نقد و بررسی

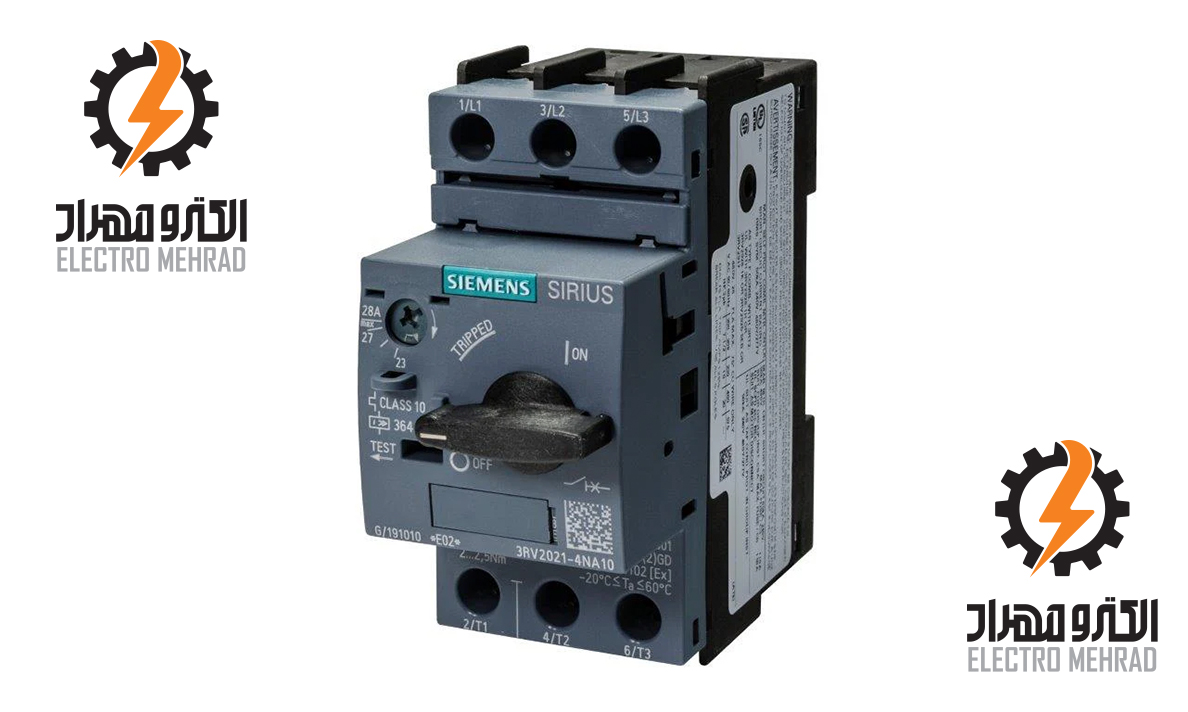

کلید حرارتی زیمنس 23 تا 28 آمپر، سایز S0کلید حرارتی 3RV2021-4NA10 از سری SIRIUS زیمنس، با محدوده جریان تنظیمی 23 تا 28 آمپر و توان محافظت از موتورهای تا 0.75 کیلووات، برای محافظت از موتورهای الکتریکی و سیستمهای توزیع برق در برابر اضافهبار و اتصال کوتاه طراحی شده است. این کلید با طراحی فشرده، نصب آسان و قابلیت تنظیم جریان، انتخاب مناسبی برای کاربردهای صنعتی و تجاری میباشد.
در اینجا مشخصات فنی کامل برای کلید حرارتی 3RV2021-4NA10 از سری SIRIUS زیمنس ارائه شده است. این کلید حرارتی برای محافظت از موتورهای الکتریکی و مدارهای قدرت در برابر اضافهبار و اتصال کوتاه طراحی شده است.
مشخصات فنی کلید حرارتی 3RV2021-4NA10
| مشخصه | توضیحات |
|---|---|
| مدل | 3RV2021-4NA10 |
| برند | زیمنس (Siemens) |
| سری | SIRIUS |
| نوع محصول | کلید حرارتی موتور (Motor Protection Circuit Breaker) |
| محدوده جریان تنظیمی | 23 تا 28 آمپر |
| جریان نامی (In) | 1.6 آمپر |
| قدرت قطع اتصال کوتاه (Icu) | 100 کیلو آمپر (AC) |
| توان موتور (سه فاز) | تا 0.75 کیلووات |
| ولتاژ نامی عایقی | 690 ولت AC |
| ولتاژ کاری نامی (Ue) | 400 ولت AC |
| کلاس حفاظتی | کلاس 10 |
| نوع قطعکننده (Trip Type) | حرارتی-مغناطیسی |
| طول عمر مکانیکی | بیش از 100,000 سیکل |
| طول عمر الکتریکی | بیش از 30,000 سیکل |
| ابعاد (طول x عرض x ارتفاع) | 45 × 90 × 90 میلیمتر |
| وزن | 200 گرم |
| نوع نصب | ریل DIN و نصب پیچ |
| نوع اتصال | ترمینال پیچدار |
| گشتاور پیچهای اتصال | 0.8 تا 1.2 نیوتنمتر |
| جنس بدنه | ترموپلاستیک مقاوم در برابر حرارت و ضربه |
| درجه حفاظتی (IP) | IP20 |
| محدوده دمای عملکرد | -20 تا +60 درجه سانتیگراد |
| استانداردها | IEC 60947-4-1، EN 60947-4-1 |
| گواهینامهها | CE، UL، CSA |
ویژگیها و قابلیتها
- حفاظت کامل: این کلید حرارتی محافظت مطمئنی را در برابر اضافهبار و اتصال کوتاه برای موتورهای الکتریکی فراهم میکند.
- قابلیت تنظیم جریان: با استفاده از تنظیمات داخلی، امکان تنظیم جریان قطع بر اساس شرایط مختلف فراهم است.
- طراحی فشرده و کمحجم: این کلید حرارتی با طراحی کمحجم خود برای نصب در تابلوهای برق کوچک و محیطهای محدود مناسب است.
- نصب آسان و سریع: قابلیت نصب سریع و آسان بر روی ریل DIN و با استفاده از پیچهای استاندارد، فرآیند نصب و راهاندازی را تسهیل میکند.
- سازگاری و انعطافپذیری بالا: این کلید حرارتی با سایر تجهیزات حفاظتی و کنترلی زیمنس به خوبی سازگار است و میتواند به راحتی با کنتاکتورها و تجهیزات دیگر ترکیب شود.
- طول عمر بالا: طراحی با دوام این کلید حرارتی باعث افزایش طول عمر مفید آن و کاهش هزینههای تعمیر و نگهداری میشود.
کاربردها
کلید حرارتی 3RV2021-4NA10 در طیف گستردهای از کاربردهای صنعتی و تجاری مورد استفاده قرار میگیرد، از جمله:
- ماشینآلات صنعتی و تولیدی
- سیستمهای اتوماسیون و کنترل صنعتی
- تابلوهای برق و توزیع
- سیستمهای پمپاژ و تهویه
- کاربردهای صنعتی و ساختمانی
